Crimp Height Measuring

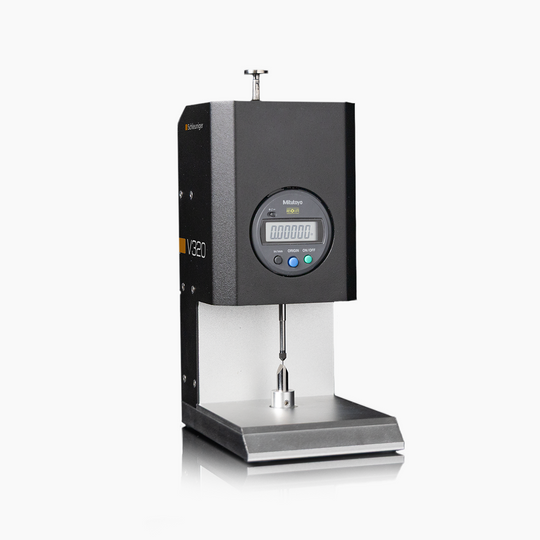

CHM V320
The crimp height measurement device CHM V320 measures crimps up to 12.5 mm, verifying the height of non-insulated crimp terminals to ensure consistent and repeatable crimps.
Technical data
| Specification name | Specification value |
|---|---|
| Temperature operation | 32 - 122 °F |
| Network connection | Standalone or in combination with crimp force monitor and pulltester measurement device via Quality Trace (QTrace) software. |
| CE conformity | The CHM fully complies with all CE and EMC equipment guidelines relative to mechanical and electrical safety and electromagnetic compatibility. |
| Dimensions/height | 10 in |
| Dimensions/length | 5.9 in |
| Dimensions/width | 4.1 in |
